Загальні характеристики:
Об'єм корисний: 200 л
Об'єм загальний: 228,5 л
Система: Хольштейна
Верхня кришка:
Мідь М1
Товщина: 2 мм
Стінки куба:
Матеріал: AISI 304
Товщина: 1.5 мм
Аварійний клапан:
1.5 дюйма
тиск 0.5 - 1.5 бара

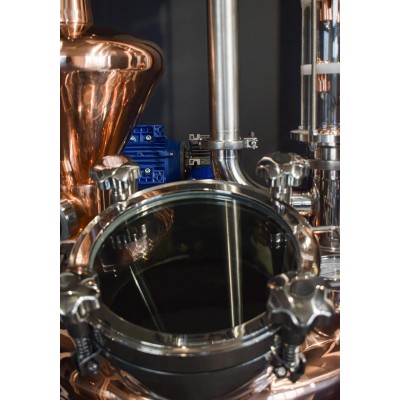

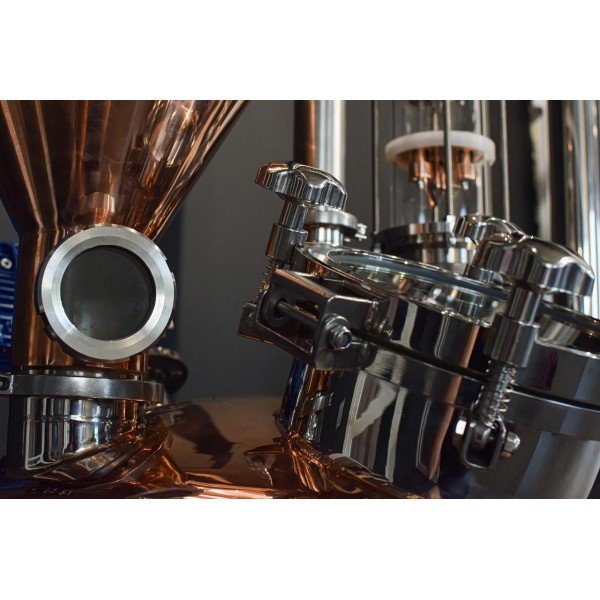

Оглядовий люк:
Тип: Скляний
Розміри: 300 мм

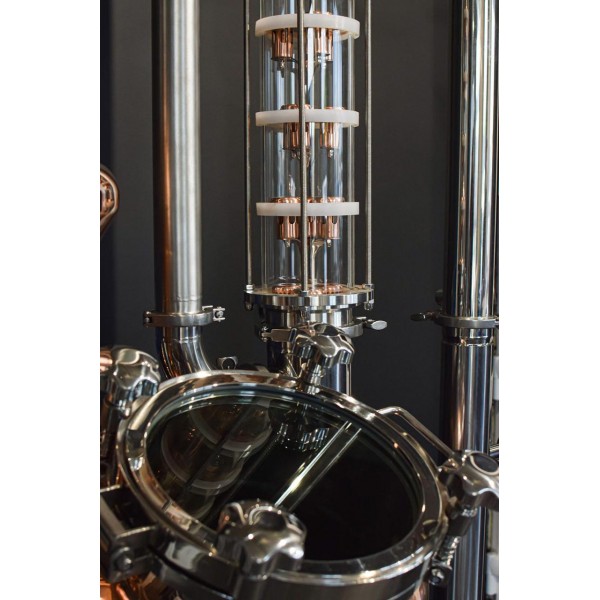

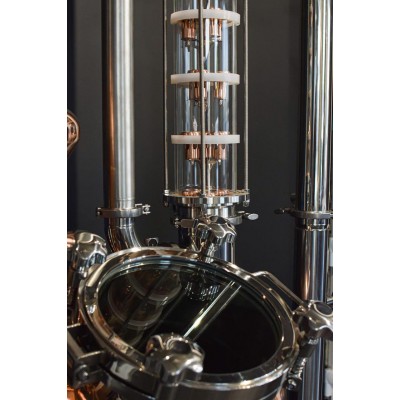

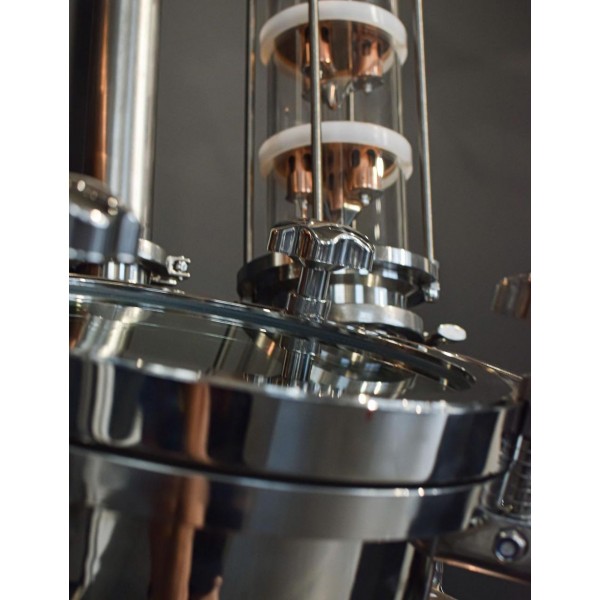

Колона:
Тип колони: Тарілчаста
Кількість рівнів: 7
Матеріал колони: Скло, Мідь М1
Діаметр колони: 4 дюйми
Висота колони: 800 мм
Повернення флегми в куб

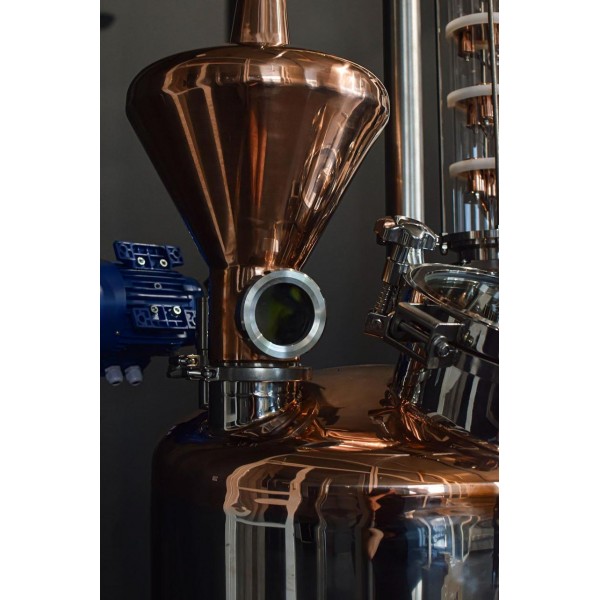

Шолом:
Матеріал: Мідь М1
Товщина шолома: 1.5 мм
Об'єм шолома: 11.5 л
Діоптр: Наявний
Дефлегматор 4 дюйми:
Тип дефлегматора: револьверний
Матеріал: Нержавіюча сталь AISI 304
Висота: 250 мм
27 трубок х 12 мм
3 перегородки
Продуктивність охолодження при роботі “на себе”: 9000 Вт
Штуцера для підведення води під швидкоз'єми: Різьба внутрішня 1/4". Під шланг 10мм (зовнішній діаметр)
Охолоджувач 3 дюйми:
Тип охолоджувача: револьверний
Матеріал: Нержавіюча сталь
Висота охолоджувача: 1000 мм
Кількість трубок: 19 трубок по 9 мм
Кількість перегородок: 11
Потужність: до 16 кВт
Під швидкоз'єми: 1/4" під шланг 10 мм (зовнішній діаметр)
Матеріал: Харчова нержавіюча сталь AISI 304
Нагрівачі:
Кількість тенів: 2
Потужність кожного тена: 6 кВт
Загальна потужність: 12 кВт
Матеріал тенів: нержавіюча сталь
Система мішалки:
Тип мішалки: Мотор-редуктор
Потужність мішалки: 1.5 кВт
Матеріал мішалки: Нержавіюча сталь
Кількість обертів: 30-60

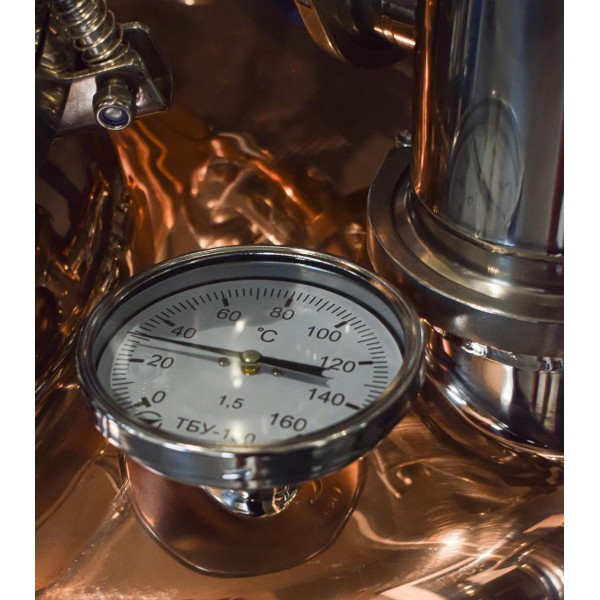

Контроль температури:
Термометри: Біметалеві
Кількість термометрів: 2
Діапазон вимірювання: 0°C-120°С
Регулятор потужності:
Тип регулятора: тиристорний
Діапазон регулювання: 0-100%, крок 1%
Граничне резистивне навантаження - 20 кВт
Регулювання потоків:
Тип кранів: Двох трьох-ходові крани 2 дюйми
Додаткові особливості:
Можливість дозамовити і встановити джин-кошик: Так
Папужка (спиртомір): Наявний

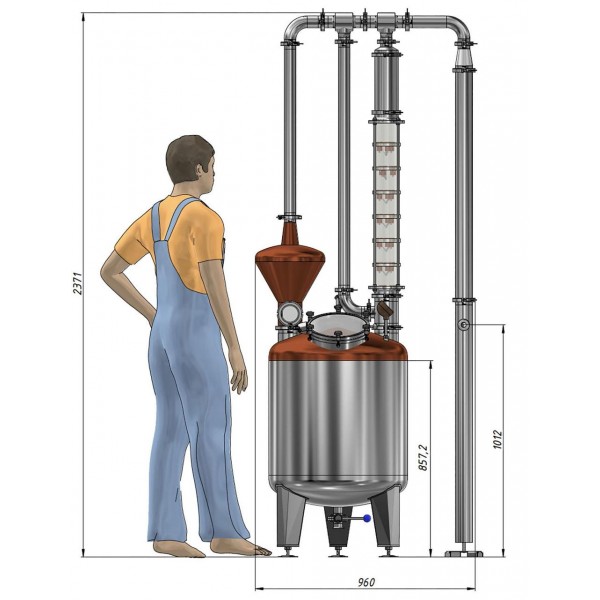

Габаритні розміри:
Висота: 2371 мм
Ширина: 960 мм
Глибина: 600 мм
Вага:
Загальна вага: 140 кг
Додаткові зазначення для всього виробу
Обробка поверхонь:
Що контактують з продуктом: 2В Ra < 0.8
Інші: 2В Ra < 0.8
Обробка поверхонь зварних швів:
Що контактують з продуктом: Ra < 0.8
Інші: Ra < 1.6
Технічні вимоги:
Виготовлення ємності: ТУ У 28.7-23495725-001:2006
Всі зварні шви: EN ISO 15613-1
Зварні з’єднання: EN ISO 9692-1
Зварні матеріали: EN 14343, AWS A5.9
W19 9L, W19 9 Lsi, ER308L, ER308LSi for AISI304/304L
Захисний газ: ISO 14175-11
Контроль якості:
Візуальний контроль (VT): EN ISO 17637-2018
Рентген контроль (RT): EN ISO 17636-1
Кількість зварних швів згідно EN ISO 5817:
Що контактують з продуктом: рівень “В”
Інші: рівень “С”
Додаткова інформація:
Ми надаємо паспорт виробу.
Гарантія на обладнання складає 24 місяці.
Гарантія на зварні шви на обладнанні та трубопроводах складає 60 місяців.
Очікуваний термін експлуатації обладнання складає 25 років.
